Кран шаровый фланцевый Ду15-400 11с67п

Кран шаровый фланцевый Ду15-400 11с67п
Товар был добавлен в наш каталог Пятница, 29 Ноября 2013
539,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Запорный кран шаровой предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах.


Запорный кран шаровой предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах.

 Шаровой кран — это запорное устройство, в котором подвижная деталь затвора (пробка) имеет форму шара с отверстием для пропуска потока среды;

Наш кран типа 11с67п, изготавлевается по ГОСТ 21345-78, 28343-89, ТУ 04671406-003-99. Имеет сертификат, разрешение ГОСГОРТЕХНАДЗОРА РФ и относится к классу восстанавливаемых, ремонтируемых изделий. Испытан на стенде СИ-2 (аттестат N 6 от 17.03.2003 г.);

 Эффективные диаметры (ДУ, мм): 10; 15; 20; 25; 32; 40; 50; 65/50; 65; 80; 100/80; 100; 125/100; 125; 150/100; 150; 200/150; 200; 250/200; 250; 300/250; 350/298 по ГОСТ 28343-89/ISO 7121-86.

 Под давление (РУ) 16 (1,6МПа) – 25 (2,5 МПа).

Каждый шаровый кран, начиная с ДУ 250/248, снабжен редукторным приводом. Возможна установка редукторных приводов, под заказ клиента, на любой диаметр производимых кранов ДУ 10-350/300, РУ 16 и 25, на КШ с фланцевым и с исполнением под приварку.
Шаровый кран прост в конструкции, является легко разборным, компактным и надежным в работе. Он может устанавливаться на действующих трубопроводах взамен задвижек;

Шаровые краны предназначены для использования в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих:

воду (холодную, горячую);

водяной пар;

природный газ;

сжиженный газ;

нефтепродукты;

слабоагрессивные среды;

Изготавливаются шаровые краны из углеродистой стали (ст.20), из стали 09г2с (для холодного климата) запорный элемент из коррозионно-стойкой стали (ст. 12Х18Н10Т). Предназначены краны шаровые для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ ГОСТ 15150)

Краны шаровые это разновидность запорных устройств и широко применяются при разных условиях работы, краны применяются почти во всех отраслях промышленности.

Шаровой кран – запорное, распределительное и регулирующее устройство. Кран состоит из корпуса, затвора в виде конуса, цилиндра, шара и диска. Для прохода жидкости в затворе, создано сквозное отверстие (или каналы различной формы), что обеспечивает нужную пропускную способность при использовании крана в качестве регулирующего запорного устройства. Управление краном осуществляется с помощью поворота пробки на 90 градусов.

Кран шаровой – имеет вставку в виде шара со сквозным отверстием для прохода жидкости.

Шаровые краны делятся на стандартнопроходные и полнопроходные. Особенность стандартнопроходных кранов (редуцированных) – проходное отверстие меньше внутреннего диаметра трубы.
Полнопроходные – проходное отверстие совпадает с внутренним диаметром трубы. По принципу герметизации запорного устройства их можно разделить на два основных типа: со свободным шаром и с шаром на опорах. Для шарового крана с маленьким диаметром прохода, часто используются конструкции со свободной пробкой, где пробка не привязана жестко к шпинделю, а смещается от оси шпинделя. Из-за действия давления жидкости пробка смещается к уплотнительному кольцу корпуса, обеспечивая тем самым герметичное перекрытие запорного устройства. При больших диаметрах прохода и высоких давлениях, пробка создает сильные нагрузки на уплотнительные кольца, что препятствует работе крана шарового, поэтому в данных условиях рекомендуются конструкции шаровых кранов с фиксированной пробкой.

Краны изготовляются из нержавеющей стали, латуни, бронзы, пластмасс, чугуна, конструкционной стали, титана, керамики, а также покрытые специальными защитными материалами. Уплотнительные кольца в кранах шаровых производятся из металла, фторопласта или резины.

Краны шаровые бывают сварные, сборные – двух и трехходовые. Число ходов определяется количеством присоединяемых к крану труб. Шаровые краны условным диаметром прохода большого размера снабжаются обводами для регулирования давления по обе стороны пробки до открытия крана для уменьшения момента, необходимого для поворота пробки. Закрепление шаровых кранов на трубопроводе производится или муфтами с дюймовой резьбой (как правило используется в кранах из чугуна и цветных металлов небольшого размера) или с использованием фланцев, которыми снабжаются шаровые краны с большим диаметром прохода. Стальные шаровые краны часто имеют присоединительные патрубки под приварку к трубопроводу или межфланцевое присоединение.

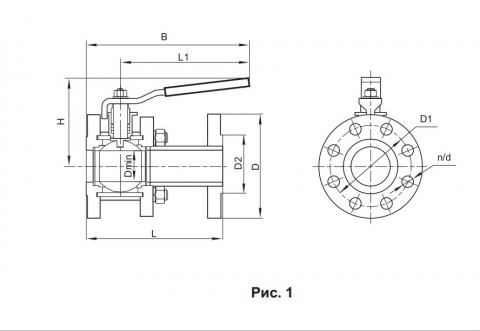

 http://armatek2006.com.ua/images/product_images/popup_images/203_6.jpg

PN16
     мм   кг
DN L D D1 D2 L1 B N Dmin d n Масса kv
100 102 900 600 420 1650 1953,3 930 900 14 40 2,2 6000
15 108 95 65 47 165 195 93 12,5 14 4 2,7 16,3
20 117 105 75 58 165 197 100 17 14 4 3,4 29,5
25 127 115 85 68 165 199 105 24 14 4 4,7 43
32 140 135 100 78 227 265 135 30 18 4 6,25 89
40 165 145 110 88 280 318 142 37 18 4 7,73 230
50 180 160 125 102 310 354 156 48 18 4 10,7 265
65 200 180 145 122 310 367 167 64 18 4 14,35 540
80 210 195 160 133 366 428 168 75 18 8 16,4 873
100 230 215 180 158 665 754 184 98 18 8 29,1 1390
125 255 245 210 184 665 762 200 123 18 8 39,8 1707
150 280 280 240 212 665 778 218 148 22 8 52,9 2024
200 330 235 295 268 1098 1229,5 270 195 22 12 92 2720
