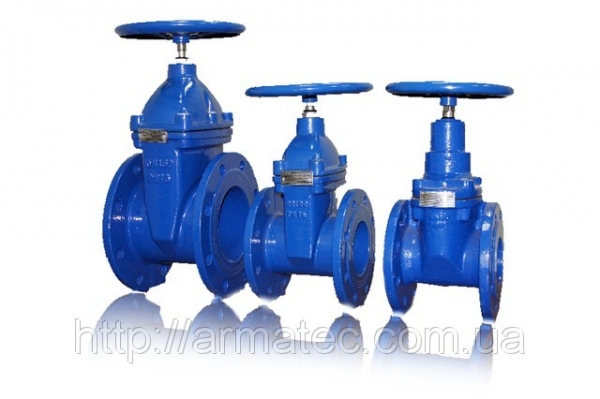

Задвижка 30ч39р с обрезиненным клином невыдвижным шпинделем применяется как запорное устройство на трубопроводах для питьевой холодной воды.
Назначение задвижки 30ч39р
Задвижка 30ч39р с обрезиненным клином невыдвижным шпинделем применяется как запорное устройство на трубопроводах для питьевой холодной воды при темпер атуре до 75 °С (задвижки на холодную воду МЗВ) и горячей от 5 до 150 °С (задвижки на горячую воду МЗВГ). Рабочее давление до 1,6 МПа (16 кгс/см2) для задвижек диаметром 50, 80 и 100 мм. Для задвижек диаметром 150, 200, 250 и 300 мм максимально допустимое рабочее давление составляет 1,0 МПа (10 кгс/см2).
Основные технические данные задвижки 30ч39р
Обозначение технических условий: ТУ 3721-013-03219029-2004.
Коэффициент гидравлического сопротивления: не более 0,2.
Рабочее давление: PP =1,6 МПа (16 кгс/см2).
Пробное давление: Pпр =2,4 МПа (24 кгс/см2).
Рабочая среда: вода по СанПиН 2.1.4.1074 и СНиП 2.04.07.
Температура рабочей среды: от 5 до 75 °С.
Температура окружающего воздуха: от минус 15 до плюс 40 °С.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815.
Управление: ручное.
Рабочее положение задвижки: любое, кроме маховиком вниз.
Направление подачи рабочей среды: любое.
Величина рабочего хода обороты: Ду50 8-9,5; Ду80 12-14; Ду100 16-19.
Протечки затвора не более: Ду50-0,3 ; Ду80-0,48 ; Ду100-0,6 см3/мин.
По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 5762.
ТУ 3721-013-03219029-2004.
Размеры и габариты задвижек чугунных 30ч39р
Задвижка паралельная или клиновая двухдисковая с выдвижным шпинделем фланцевая | Ру10 | ||||||
Ду, мм. | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
Строительная длинна L мм. | 150 | 180 | 190 | 210 | 230 | 250 | 270 |
Масса, кг. | 12 | 20 | 24,5 | 44 | 74 | 118 | 175 |
Рабочая среда | вода | ||||||
Темперетура среды , 0С | до 75 |
